Convertor activ de semnal High-Low cu 4 canale; 4 intrări de nivel înalt și 4 ieșiri RCA; Selectarea impedanței de intrare între 20Ω, 60Ω și 20kΩ pentru compatibilitate cu sistemele audio OEM; Selector pentru izolarea masei GND/ISO/200Ω; Reglaj de gain și indicator de clipping pentru setarea corectă a semnalului; Reglaj al frecvenței bass între 20–110Hz și Bass Boost între -3 și +15dB; Pornire automată selectabilă prin REMOTE, detectarea tensiunii DC sau detectarea semnalului audio; Intrare și ieșire REMOTE pentru activarea amplificatoarelor;

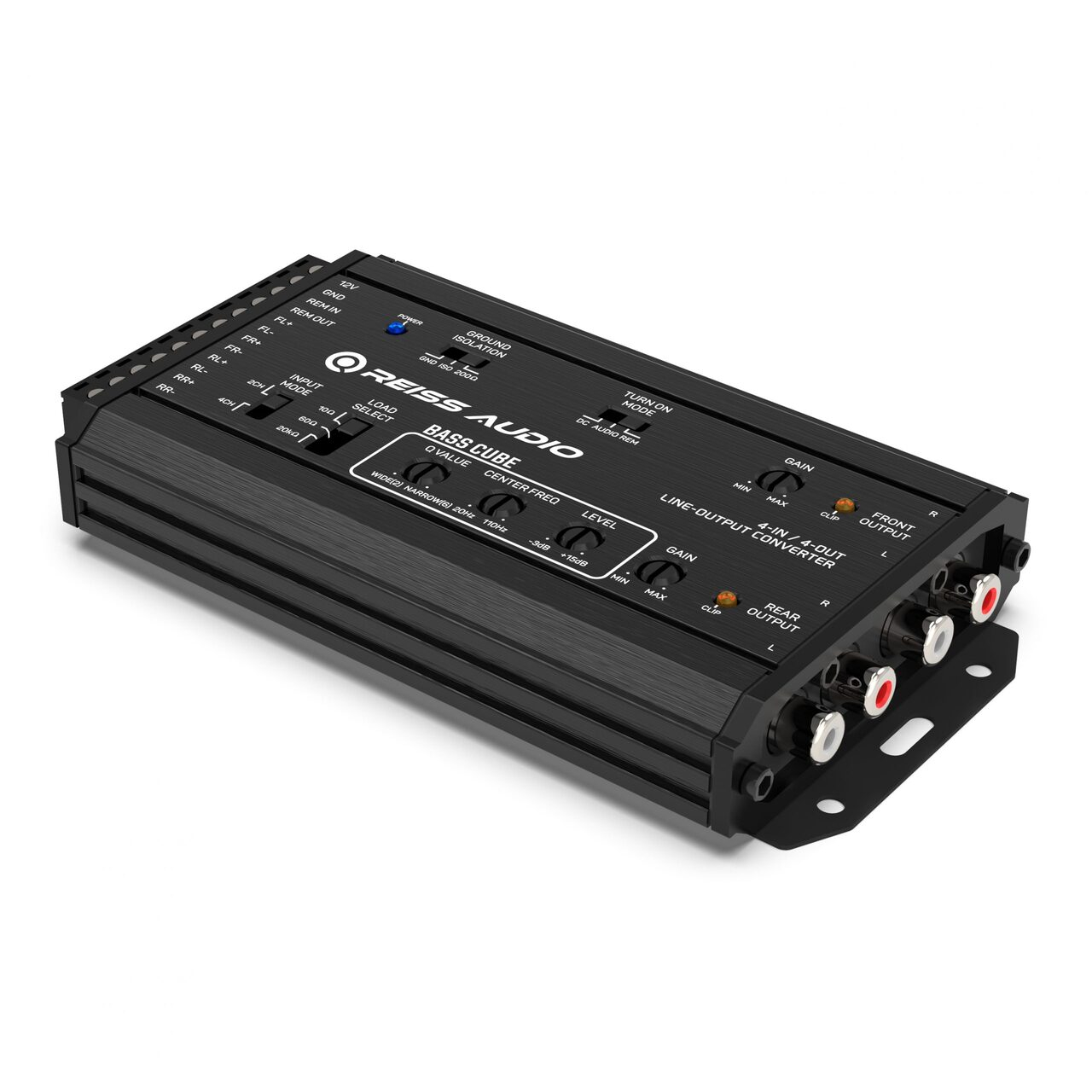

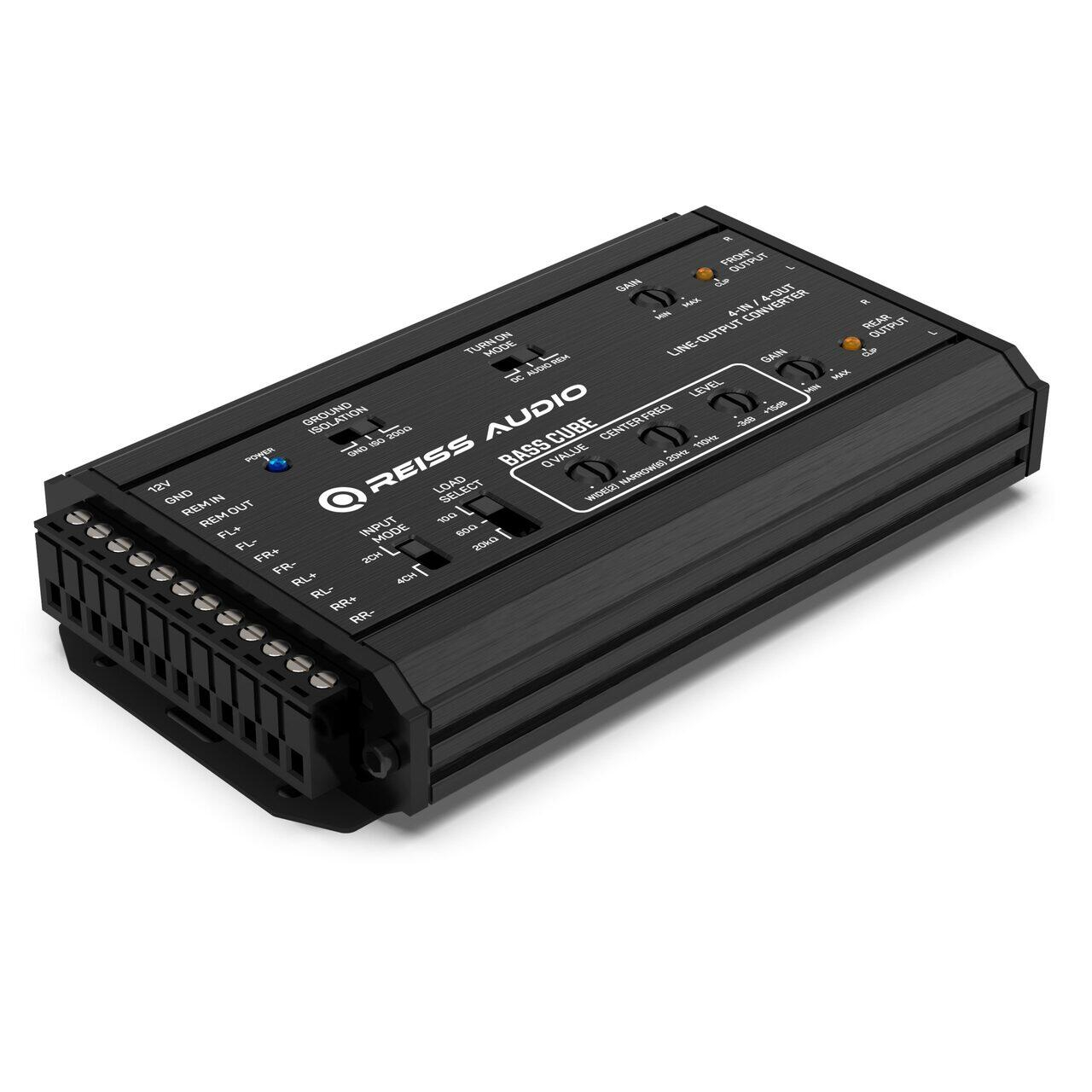

Adaptor activ High-Low Reiss Audio RS-HTL9, 4 canale

Adaptorul activ High-Low Reiss Audio RS-HTL9 este o soluție avansată pentru integrarea amplificatoarelor, procesoarelor DSP și subwooferelor active în sistemele audio originale ale automobilelor. Acesta transformă semnalul audio de nivel înalt, preluat de la ieșirile pentru difuzoare ale unității OEM, într-un semnal de nivel scăzut RCA, potrivit pentru conectarea echipamentelor audio aftermarket.

RS-HTL9 este recomandat în special automobilelor care păstrează unitatea multimedia originală și nu dispun de ieșiri RCA dedicate. Prin intermediul celor 4 intrări de nivel înalt și al celor 4 ieșiri RCA, adaptorul permite integrarea unui amplificator cu 4 canale, a unui procesor de sunet sau a mai multor echipamente audio, fără înlocuirea playerului original și fără modificări majore asupra instalației electrice a mașinii.

Integrare completă în sistemele audio OEM

Sistemele audio moderne pot monitoriza permanent impedanța difuzoarelor și pot genera erori atunci când detectează o sarcină necorespunzătoare. Pentru o compatibilitate cât mai bună cu diferite unități originale, Reiss Audio RS-HTL9 este prevăzut cu un selector pentru impedanța de intrare.

Utilizatorul poate selecta între valorile de 20Ω, 60Ω și 20kΩ, în funcție de caracteristicile sistemului audio OEM. Această funcție contribuie la integrarea corectă a adaptorului și poate preveni apariția erorilor, întreruperea semnalului sau dezactivarea ieșirilor pentru difuzoare de către unitatea originală.

Datorită acestei flexibilități, RS-HTL9 poate fi utilizat atât în instalații audio standard, cât și în automobile moderne care folosesc sisteme avansate de diagnosticare și monitorizare a difuzoarelor.

Izolarea masei și reducerea zgomotelor nedorite

Adaptorul dispune de un selector pentru izolarea masei cu trei poziții: GND, ISO și 200Ω. Acesta permite alegerea configurației potrivite în funcție de instalația electrică a automobilului și ajută la eliminarea buclelor de masă.

Buclele de masă pot produce zgomote nedorite în difuzoare, precum bâzâit, paraziți sau zgomotul specific a cărui intensitate crește odată cu turația motorului. Posibilitatea de selectare a modului de izolare oferă instalatorului mai mult control și permite obținerea unui semnal audio stabil și curat.

Reglaj precis al nivelului semnalului

Reiss Audio RS-HTL9 este echipat cu reglaje de gain pentru ajustarea nivelului semnalului transmis către amplificator sau procesorul de sunet. Reglajele permit adaptarea nivelului de ieșire în funcție de semnalul furnizat de unitatea originală și de sensibilitatea echipamentului conectat.

Cele două indicatoare de clipping facilitează calibrarea corectă a semnalului și ajută la identificarea momentului în care nivelul de intrare devine prea ridicat. Astfel, instalatorul poate regla adaptorul înainte de apariția distorsiunilor puternice, protejând calitatea semnalului transmis către amplificatoare și difuzoare.

Configurarea corectă a gainului este importantă pentru obținerea unui volum ridicat, a unui raport semnal-zgomot bun și a unei reproduceri audio echilibrate.

Reglaj pentru frecvențele joase

Numeroase unități audio originale reduc automat nivelul frecvențelor joase atunci când volumul este mărit, pentru a proteja difuzoarele instalate din fabrică. Această limitare poate afecta performanța unui subwoofer sau a unui sistem audio aftermarket conectat la semnalul OEM.

RS-HTL9 oferă posibilitatea reglării frecvenței între 20Hz și 110Hz, precum și ajustarea nivelului bass între -3dB și +15dB. Aceste reglaje permit adaptarea răspunsului în frecvență și compensarea pierderii de bass produse de unitatea originală.

Funcția este utilă în instalațiile care includ un subwoofer activ, un amplificator dedicat pentru subwoofer sau un procesor de sunet și permite obținerea unui bass mai prezent și mai bine controlat.

Pornire automată flexibilă

Pentru compatibilitate cu diferite tipuri de instalații, Reiss Audio RS-HTL9 oferă trei modalități de activare:

• pornire prin semnal REMOTE;
• pornire prin detectarea tensiunii DC;
• pornire prin detectarea semnalului audio.

Această configurație permite utilizarea adaptorului inclusiv în automobilele unde unitatea originală nu oferă o ieșire REMOTE dedicată. Atunci când este selectată detectarea DC sau detectarea semnalului audio, adaptorul poate porni automat odată cu activarea sistemului audio.

RS-HTL9 dispune atât de intrare REMOTE, cât și de ieșire REMOTE. Ieșirea poate fi utilizată pentru activarea automată a amplificatorului, procesorului DSP sau a altor echipamente conectate în sistem.

Construcție compactă și instalare profesională

Componentele electronice sunt protejate de o carcasă compactă din aluminiu, care oferă rezistență mecanică și contribuie la disiparea căldurii. Dimensiunile reduse, de aproximativ 152 × 82 × 24,5 mm, permit montarea adaptorului în spatele bordului, sub scaun, în portbagaj sau în apropierea amplificatorului.

Dispunerea clară a conexiunilor și a reglajelor simplifică instalarea și calibrarea sistemului. Pentru rezultate optime, montajul și reglajele trebuie realizate de un instalator car audio, folosind instrumente de măsură adecvate.


Reiss Audio RS-HTL9 este alegerea potrivită pentru instalațiile car audio în care se dorește păstrarea unității multimedia originale, dar și obținerea unui semnal adaptat corect pentru echipamentele aftermarket. Reglajele avansate, impedanța de intrare selectabilă, izolarea masei și multiplele moduri de pornire îl transformă într-o soluție flexibilă pentru integrarea amplificatoarelor în sistemele audio OEM moderne.
